TEHNIČNE KARAKTERISTIKE

Tlačni jekleni mikropilot LIFT PILE®  z izboljšanim oprijemom 60 x 8 mm





Mikropiloti NOVATEK so v celoti izdelani iz konstrukcijskega jekla tipa S355.
Zunanji premer pilota: 62 mm
Debelina:   9 mm
Dolžina modula: 1 meter



Velikost in potreben prostor za izvedbo del

V nadaljevanju so navedene gabaritne mere, potrebne za vsako posamezno fazo dela, in morebitne pripombe o delovnih razmerah s posebnimi prostorskimi omejitvami.

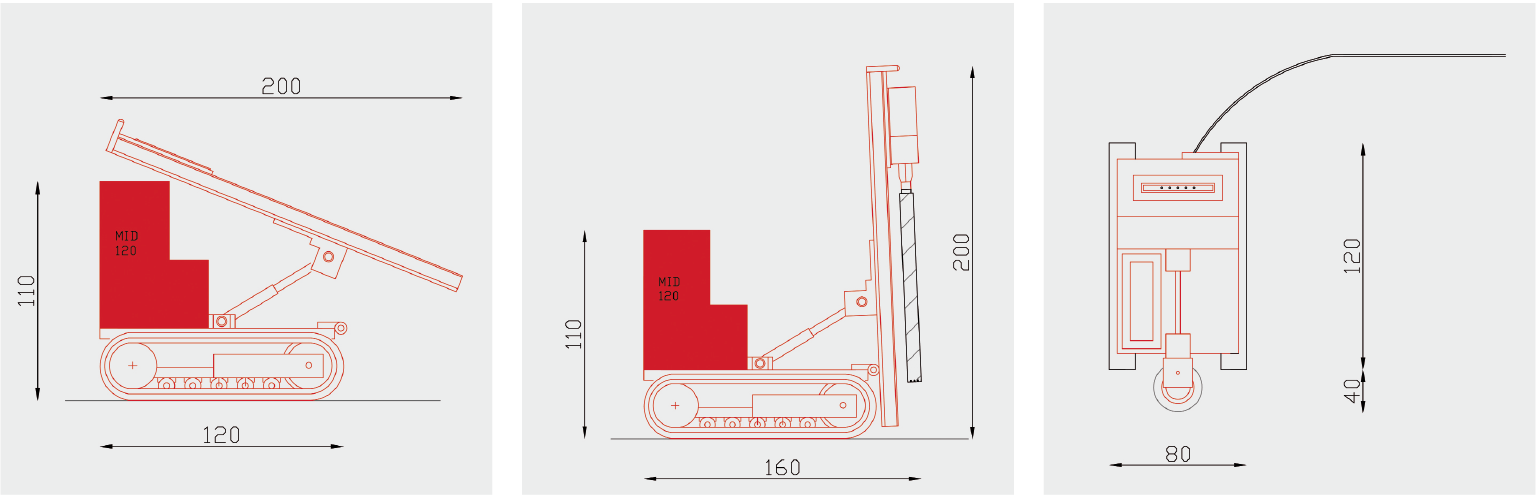

Slika 1: gabaritne mere goseničnega vozila s hidravličnim cilindrom in vrtalnikom v zaprti poziciji
Slika 2: gabaritne mere goseničnega vozila s hidravličnim cilindrom in vrtalnikom v delovni poziciji
Slika 3: tloris oz. talne gabaritne mere goseničnega vozila s hidravličnim cilindrom in vrtalnikom v delovni poziciji

Gosenično vozilo za vgradnjo LIFT PILE® in TRACK PILE je bilo razvito za delo v zgradbah in zunaj njih. Vozila so opremljena z gumijastimi gosenicami, da ne uničujejo notranjih tlakov. Napajanje je električno zaradi zmanjšanja hrupa in ne oddajajo izpušnih plinov.

Vgradnja mikropilotov po tehnologiji LIFT PILE® je mogoča celo v majhnih prostorih z omejenim dostopom, z ročnimi vrtalniki in prenosnim hidravličnim cilindrom brez uporabe goseničnih vozil.



POTREBEN PROSTOR PRI UPORABI ROČNEGA  PRIBORA

Vrtanje izvrtine skozi temelj z ročnim vrtalnikom:

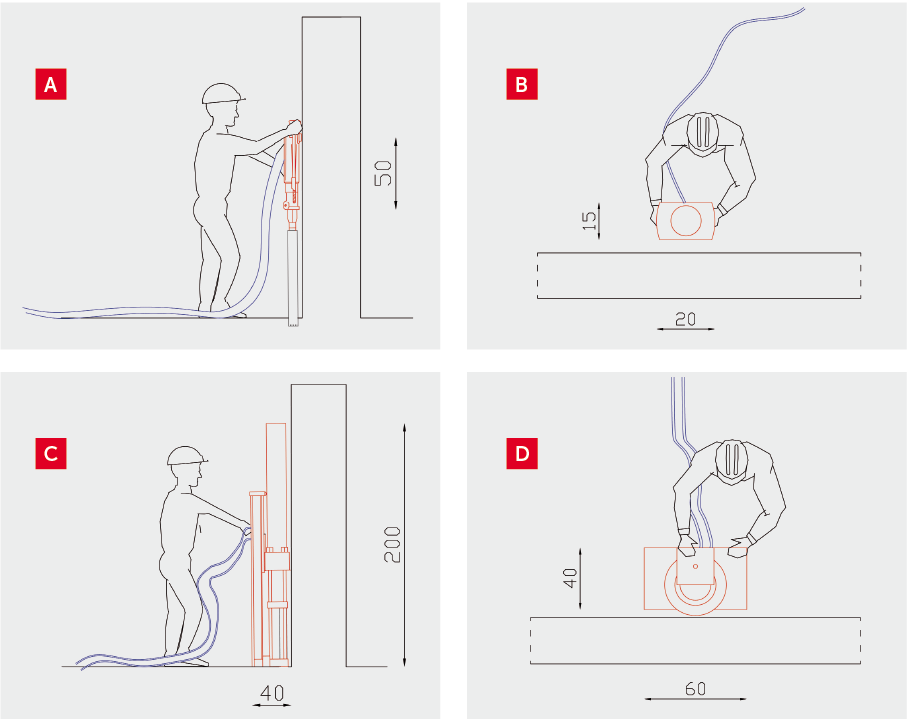

Slika A: gabaritne mere pri delu z ročnim vrtalnikom v preseku
Slika B: tloris pri delu z ročnim vrtanjem

Potiskanja mikropilota v tla z ročnim hidravličnim cilindrom:
Slika C: gabaritne mere pri izvajanju del z ročno nastavljenim potisnim stebrom v preseku
Slika D: tloris pri delu z ročnim dvigalom
